Plošná injektáž

More Informations

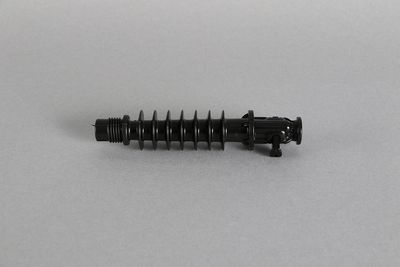

Lamella drive-in packer
polymer, Ø 18 x 115 mm

connecting thread, shut-off slide, Pan head nipple (moulded) Ø 16 mm, free passage Ø 4 mm, max. pressure 50 bar

for pulling of polymer packers, pulling nut, external thread G1/4", striking way Ø 13 x 400 mm, striking weight Ø 50 x 75 mm, weight 1.1 kg

for pulling device and extracting tool for pulling B-JOINT®, working length 50 mm, internal thread G1/4"

clamping rubber (grooves) 40 mm, thrust piece 60 mm, AF10, external thread M10x1, free passage Ø 2,7 mm

3 Show Variants

Combi packer - steel

clamping rubber (grooves) 40 mm

16 Show Variants

Steel packer
Ø 13 x 110 mm

clamping rubber (grooves) 40 mm, tightening nut AF13, external thread M8, free passage Ø 3 mm

6 Show Variants

Steel packer

external thread M10x1, free passage Ø 6 mm

17 Show Variants

Steel packer

tightening nut AF19, external thread G1/4", free passage Ø 9 mm

47 Show Variants

Special cutter

for cutting extension tubes and injection hoses, max. Ø 28 mm

Sliding coupling - straight

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Show Variants

Sliding coupling - lateral

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Show Variants

Gel pan head nipple
internal thread M8, AF17

opening pressure approx. 3 bar

4 Show Variants

Quick acting butterfly nut
internal thread M8

3 Show Variants

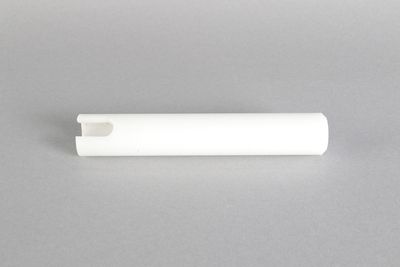

Mounting tool

130 mm long, internal-Ø 16 mm, for article 31769, 31720 - 31723

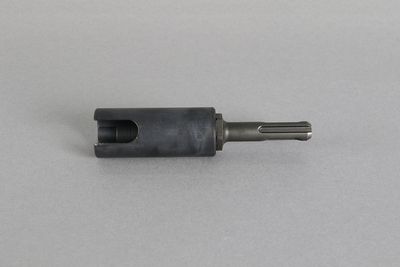

Mounting tool SDS-Plus

110 mm long, inside Ø 10 mm, for article 31811

holding screw driver hexagon AF10

holding screw driver hexagon AF10

AF13, manual operation

DESOI M-Power 30L-2C VA

hand lever, fork-shaped piece, 2 x 6 liter material container transparent with scale and cover, incl.instruction manual

Page

PLOŠNÁ INJEKTÁŽ

Plochou injektáží lze netěsnící komponent dodatečně zevnitř uzavřít. V závislosti na povaze stavebních materiálů a pórů struktury je vytvořeno trvalé těsnění v komponentu (zdivu). Vstřikováním vhodných materiálů, jako jsou gely nebo s nízkou viskozitou nebo pryskyřice, jsou utěsněny přepravní cesty pro vodu.

Courtain and masonry injection

PDF german/english
PDF german/french

Požadavky na injektážní pakr

Spolehlivé upevnění ve stavební součásti tlakem vstřikování
Odolnost vůči korozi pro zbývající součásti
Možnost uzavírání
Na potřebný průtok a uzavírací charakteristiky vstřikovací látky přizpůsobený průřez
Zpětné ventily s nízkým otevíracím tlakem

Injektážní pak

Vrtný pakr (ocelový pakr)
Klínový pakr (plastový pakr)

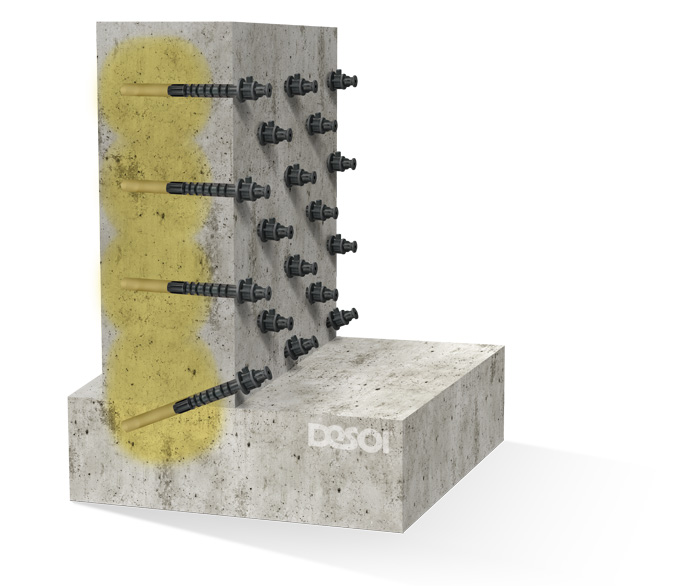

Pracovní kroky

Rastr a hloubka vrtu závisí na geometrii a struktuře stavebního místa a jsou určeny expertními plánovači.
Stavební složka není úplně navrtána, ale pouze tak blízko, jak je to možné ke vnější hraně komponenty.
Vrtní kanály jsou vsazeny v netěsnící komponentě zevnitř ven, až do asi 2/3 tloušťky složky, pod mírným úhlem sklonu.

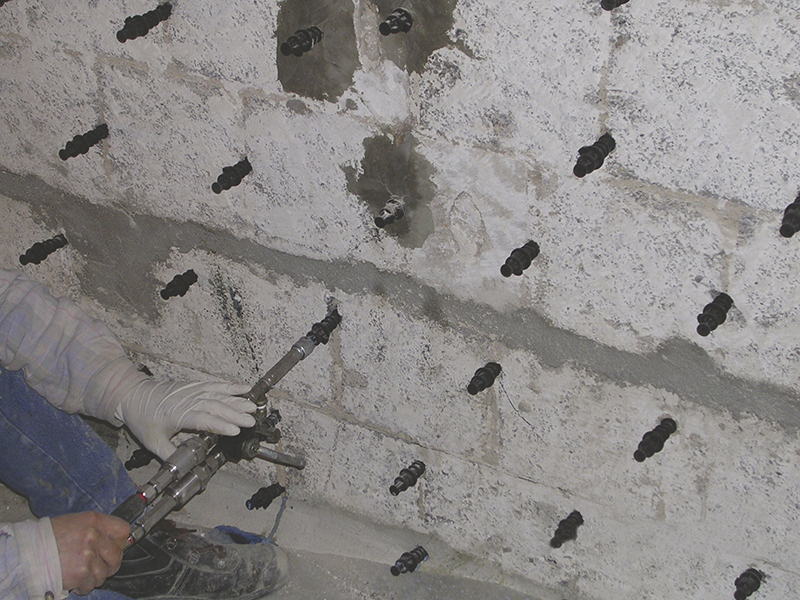

Do vrtných otvorů jsou vsazeny a vstřikovány pakry.

Dalšími oblastmi vložení k dodatečnému utěsnění

Clona vstřikování do země
Injektáž dilatačních spár
Injektáž stavebních prostorů
S nízkou viskozitou, tekutý materiál pro vstřikování vytlačuje přítomnou vodu a spolu s okolní půdou tvoří elastické těsnění nebo elastickou injekci těla.

Příklady objektů

Bytové a průmyslové stavby (sklepy, suterény)
Hloubky a kanalizace (zařízení pro odpadní vody, metro)
Hydraulické stavby (zámky, komory, hlídky)
Tunely
