Injektážní zařízení

Spare and wear part set
DESOI PowerInject SP20

pressure gauge unit with manometer 0 - 250 bar, whip, mouth piece

Set of tools
DESOI PowerInject SP20/110V

pressure gauge unit with manometer 0 - 250 bar, whip, mouth piece

distance tube 0.2 m, mouth piece

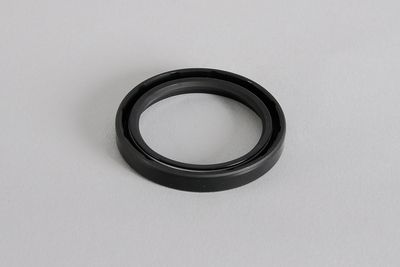

Shaft seal ring 45-60-8

rotary seal with dust lip

brass, external thread, operational pressure up to 25 bar

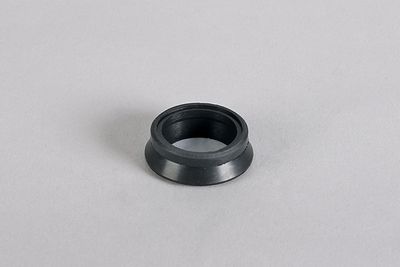

Seal for Geka-Coupling

manometer 0 - 160 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16802: HP hose - steel Ø 6 mm, 3 m, union nuts M12x1.5 (solvent resistant), No. 16806: HP ball valve (R1/4", external thread M12x1.5, mouth piece)

pressure gauge unit with manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16802: HP hose - steel Ø 6 mm, 3 m, union nuts M12x1.5 (solvent resistant), No. 16806: HP ball valve (R1/4", external thread M12x1.5, mouth piece)

drive, pressure control with return and pressure gauge unit with manometer 0 - 250 bar, 2 litre material container transparent, incl. instruction manual, No. 16802: HP hose - steel Ø 6 mm, 3 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

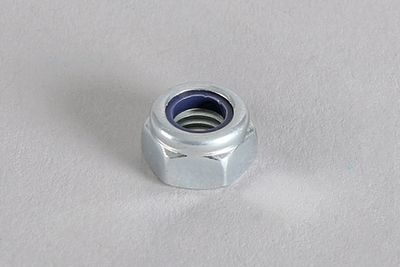

M8, AF13, self-locking,

frame, 6 l material container transparent with scale and cover, incl. instruction manual, No. 16803: HP hose - steel Ø 6 mm, 5 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

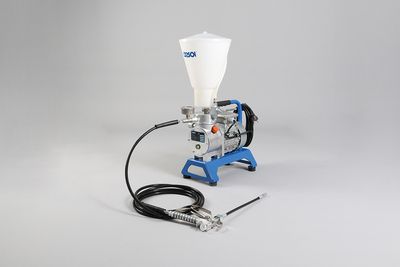

DESOI PowerInject 303

manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16803: HP hose - steel Ø 6 mm, 5 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

Page

12 3 4

Principy fungování

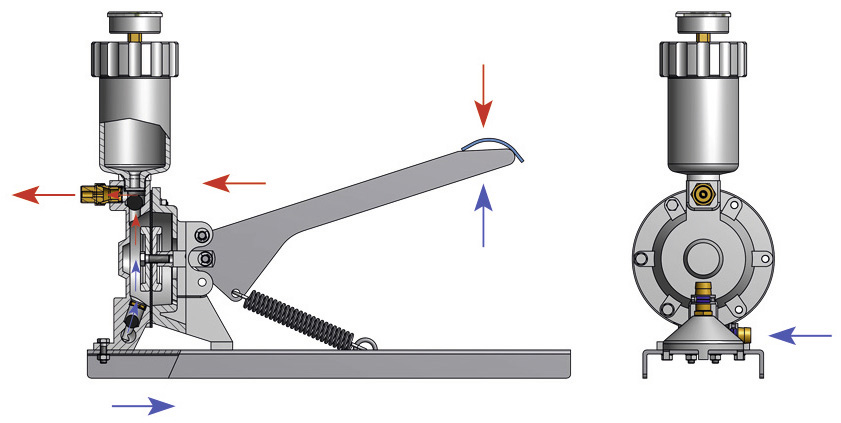

Membránové čerpadlo

Membránové čerpadlo je buď mechanicky, hydraulicky nebo pneumaticky ovládané. Pomocí konvexní membrány (odsátím) z čerpací komory se plní do membrány injekční materiál a dále je přepravován čerpadly. Výhodou je, že vstřikovací látka je oddělena od jednotky, mohou být dosaženy definované tlaky a materiál působí jemně na propagaci.

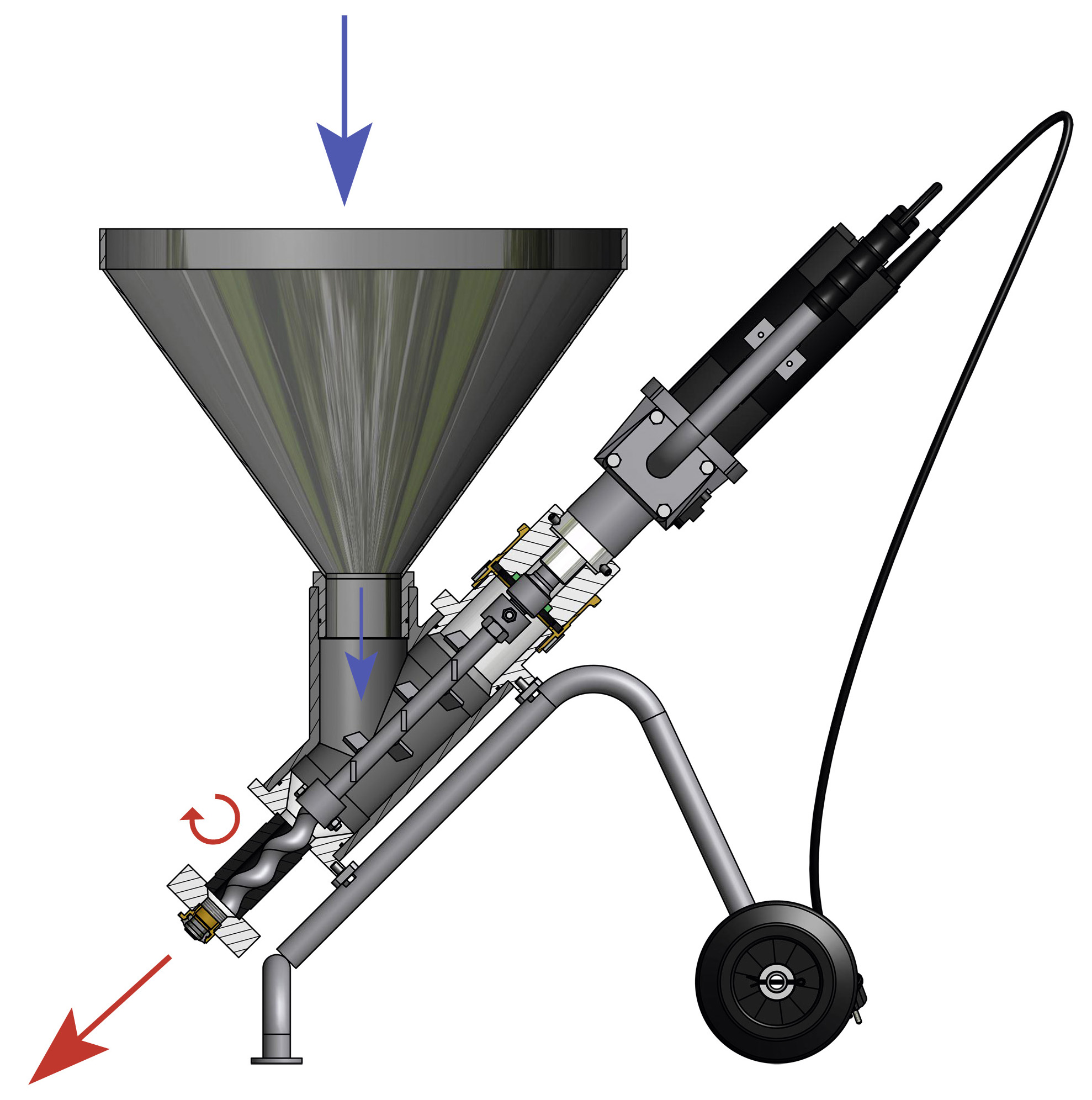

Šroub čerpadla

Provoz vřetenového čerpadla je založen na principu Archimédova šroubu. Šroub je umístěn v těsně uzavřené trubce a otáčí se kolem své středové osy. Dopravníkové¬prvky jsou otočný rotor a pevný stator. Pomocí těchto dvou prvků jsou vytvořeny komory, které se pohybují pomocí otáčejícího šneku směrem ke konci šroubu.

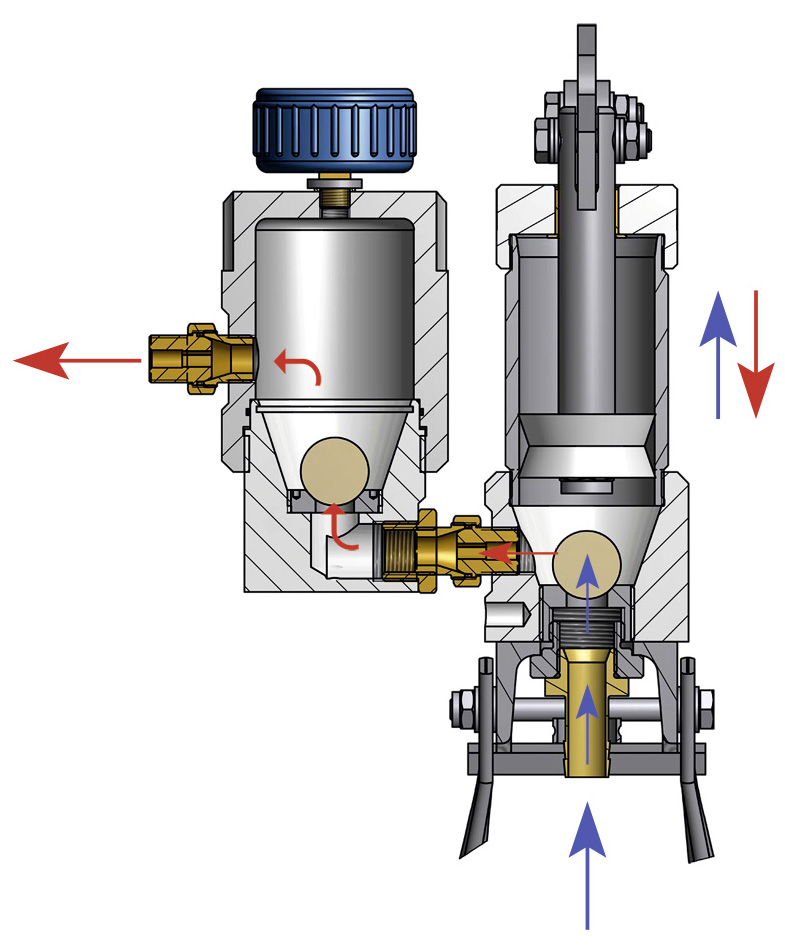

Pístové čerpadlo

Pístová čerpadla jsou nabízena s ruční pákou, nožní pákou, s elektricky nebo pneumaticky poháněným vstřikovacím zařízením. Tak lze dosáhnout vysokých tlaků, které mohou být přesně regulovatelné a ovladatelné pomocí manometru.
