Injektážní metoda dutého zdiva

More Informations

SELECT DISTINCT shop_view_active_item.*
							FROM shop_item_has_category
							  INNER JOIN shop_view_active_item ON (
							    shop_view_active_item.company = shop_item_has_category.company AND
							    shop_view_active_item.shop_code = shop_item_has_category.shop_code AND
							    shop_view_active_item.language_code = shop_item_has_category.language_code AND
                                    (
                                      shop_item_has_category.item_no = shop_view_active_item.item_no
                                    )
							    )

							  WHERE (shop_item_has_category.category_line_no = 95000)
							  AND shop_view_active_item.language_code = 'ENU'
							  AND shop_view_active_item.company = 'DESOI'
							  AND shop_view_active_item.shop_code = 'B2B'
							  AND shop_item_has_category.company = 'DESOI'
							  AND shop_item_has_category.shop_code = 'B2B'
							  AND shop_item_has_category.language_code = 'ENU'
							  AND shop_item_has_category.category_shop_code = 'B2B'

Lamella drive-in packer
polymer, Ø 14 x 100 mm

external thread R1/4"

2 Show Variants

Pulling nut

for pulling device and extracting tool for pulling B-JOINT®, working length 50 mm, internal thread G1/4"

for pulling of polymer packers, pulling nut, external thread G1/4", striking way Ø 13 x 400 mm, striking weight Ø 50 x 75 mm

Screw packer for hollow blocks
Ø 18 x 85 mm

external thread M10x1, free passage Ø 6 mm, wings

free passage Ø 7 mm, connection quick snap

3 Show Variants

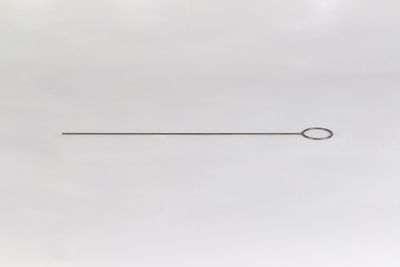

Test lance

6 Show Variants

Mounting tool

4 Show Variants

Mounting tool SDS-Plus

3 Show Variants

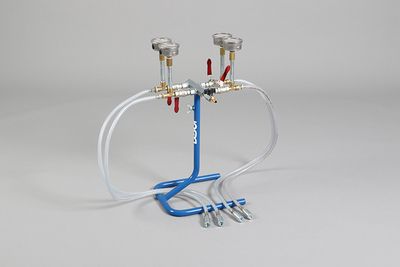

DESOI LP distributor

4 x connections: ball valve, manometer 0 - 25 bar, 1 m hose line, mouth piece with mouth piece protection

6 l material container transparent with scale and cover, manometer 0 - 10 bar, incl. instruction manual, No. 500-07-374: Material hose (Ø 12 mm, 5 m long, connection G1/4" on claw coupling), No. 500-07-723: Gun with filling lance (Ø 10 x 500 mm)

suction system, accumulator with manometer 0 - 25 bar, incl. instruction manual, No. 10913: Material hose (Ø 13 mm, 3 m long; detachable double nipple R1/2"), No. 10920: Quick snap (LP ball valve R1/2", max. 40 bar, free passage Ø 9 mm; detachable double nipple R1/2"), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece; detachable double nipple R1/2")

moving device, 2 x suction system, socket wrench AF41, hook wrench 68 - 75 mm, incl. instruction manual, No. 11402: Quick snap (LP ball valve R1/2", 5 m material hose Ø 13 mm with detachable double nipple R1/2", pressure gauge unit with manometer 0 - 40 bar, free passage Ø 9 mm, spring protection against buckling), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece, detachable double nipple R1/2")

suction system, pressure reducer, incl. instruction manual, No. 10695: Material hose (Ø 13 mm, 5 m long; detachable double nipple R1/2" and claw coupling LW13), No. 10920: Quick snap (LP ball valve R1/2", max. 40 bar, free passage Ø 9 mm; detachable double nipple R1/2"), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece; detachable double nipple R1/2")

DESOI PowerInject SP20
Set

moving device, 30 litre plastic material container, splash guard, rotor, stator, infinitely variable delivery control, incl. instruction manual, No. 11403: Quick snap (LP ball valve R1/2", 5 m material hose Ø 13 mm with Geka coupling lock-type, pressure gauge unit with manometer 0 - 40 bar, free passage Ø 9 mm, spring protection against buckling), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece, detachable double nipple R1/2")

DESOI PowerInject SP20 110V
Set

1 pair of countermoving mixing tools

moving device, material hose connection at your option, flow sensor, pressure sensor, DESOI w.i.l.m.a.: control cabinet with integrated control, 10 m supply cable, on/off switch, control lamp, Tablet Microsoft Surface Go 2 Platinum with protective cover, incl. instruction manual A professional briefing is mandatory. This is free of charge via video conference. On-site instruction is also possible by arrangement and at a charge. A tariff must be selected for the w.i.l.m.a. data management system.

Hammer drill ROCKET 3
Ø 3 x 110 mm

SDS-plus holder shaft, working length 50 mm, 2 cutting edges

Page

12 3 4 5

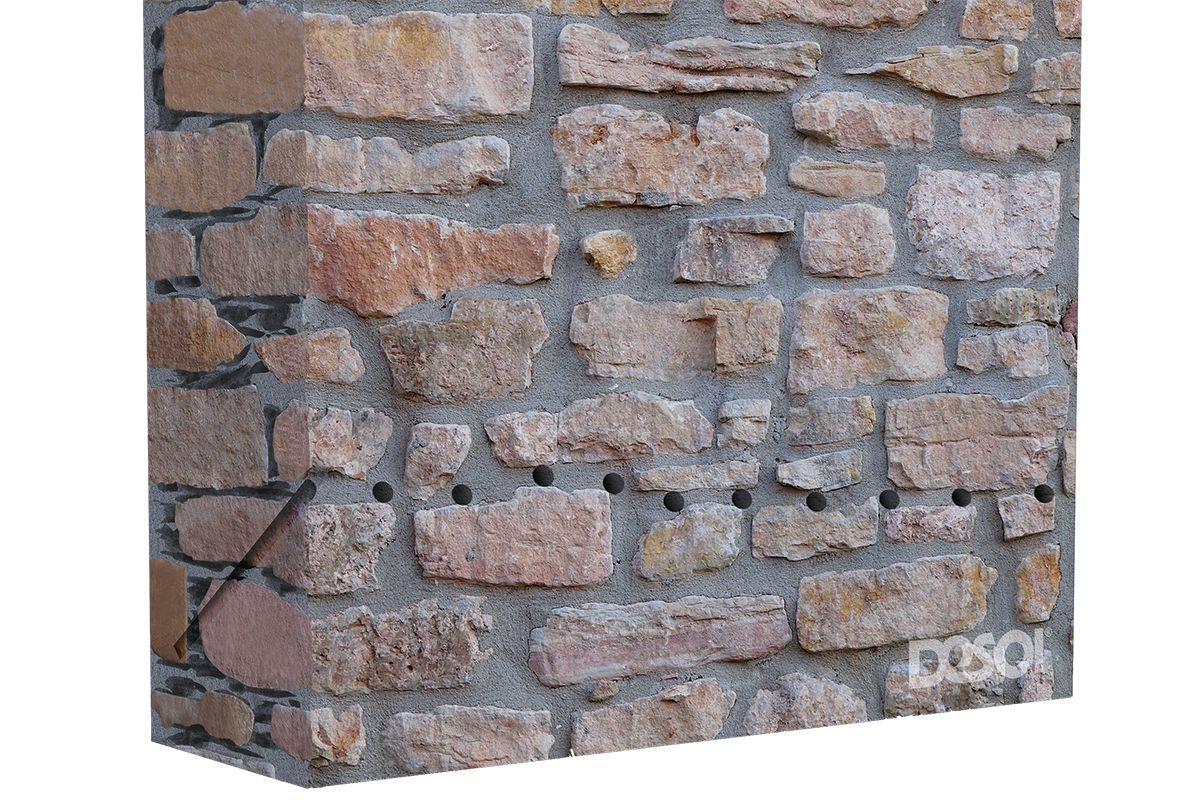

Vstřikování do zdiva s dutými prostory

Vícestupňové vstřikování pomocí nízkotlakého procesu vyplňuje dutiny, mezery a trhliny injekční maltou bez smrštění pomocí vrtacího těsnění. Přes tatáž těsnění se pomocí trysky vytvoří vrtací kanál. Vstřikovací materiál je pak vstřikován tlakovým vstřikováním (3 až 5 barů) pro lepší rozložení. To umožňuje dosáhnout optimální účinnost v oblasti vstřikovaného zdiva.

Horizontal sealing / Horizontal barriers
Subsequent injection against capillary ascending moisture

PDF german/english
PDF german/french

Cíle aplikace

Snížit přenos vlhkosti skrze kanály kapilárních pórů
Dosáhnout vyrovnání vlhkosti podmíněné prostředím
Kapiláry zabraňují přísunu vlhkosti nad vstřikovací zónou

Cíle použití a aplikací: nízkotlaké vstřikování

U homogenního zdiva
Při vysokých stupních provlhčení zdiva
Rovnoměrná a rychlá distribuce vstřikovaného materiálu ve zdivu

Injection method for masonry with cavities

Výhody

Strojní tlakové vstřikování pro optimální distribuci plniva ve stavebním materiálu
Těsnicí systémy a příslušenství přizpůsobené postupu
Zpevnění a stabilizace stěny v oblasti vstřikování
Nízká spotřeba vstřikované tekutiny díky zasypání dutiny

Typy těsnění

Vrtací těsnění (ocel)
Rázové těsnění (plast)

Požadavky na vstřikovací a míchací zařízení

Průřez přizpůsoben průtoku vstřikovací látky
Tlak plynule nastavitelný a omezitelný mezi cca 1 - 15 bar
Odolnost všech částí zařízení vůči vstřikovacím materiálům
Homogenní míchání
Stálá kvalita míchání
Udržování vstřikovacích materiálů v pohybu
Vstřikovací výkon přizpůsobený objektu

Poznámka

Použití případně vložení vodorovného těsnění vstřikováním pouze nad hladinu tlakové a zadržené vody

Další informace
„Postup vstřikování certifikovaných látek proti transportu kapilární vlhkosti“ Leták WTA E.4-10, vydání 03.2015 / D.

Postup mokrý-v-mokrém a vícestupňové vstřikování (vstřikovací lepidlo + mikroemulze)

Cíle aplikace: postup mokrý-v-mokrém

Vyplňte dutiny a vytvořte pro mikroemulzi injekční zónu, kde nemůže odtékat
Stabilizujte zdivo v oblasti vstřikování
Zvyšte zásaditost v oblasti vstřikování tak, aby mohla mikroemulze reagovat

Plniva

Vstřikování vstřikovacího lepidla (1. stupeň)
- Pro vyplnění mezer a dutin
Vstřikování mikroemulze (2. stupeň)
- Vytvoření vodorovného těsnění

Cíle aplikace: vícestupňové vstřikování

V případě homogenního zdiva s nízkou alkalitou se reakce spouští aktivátorem

Wet-on-wet technique an multistage injection

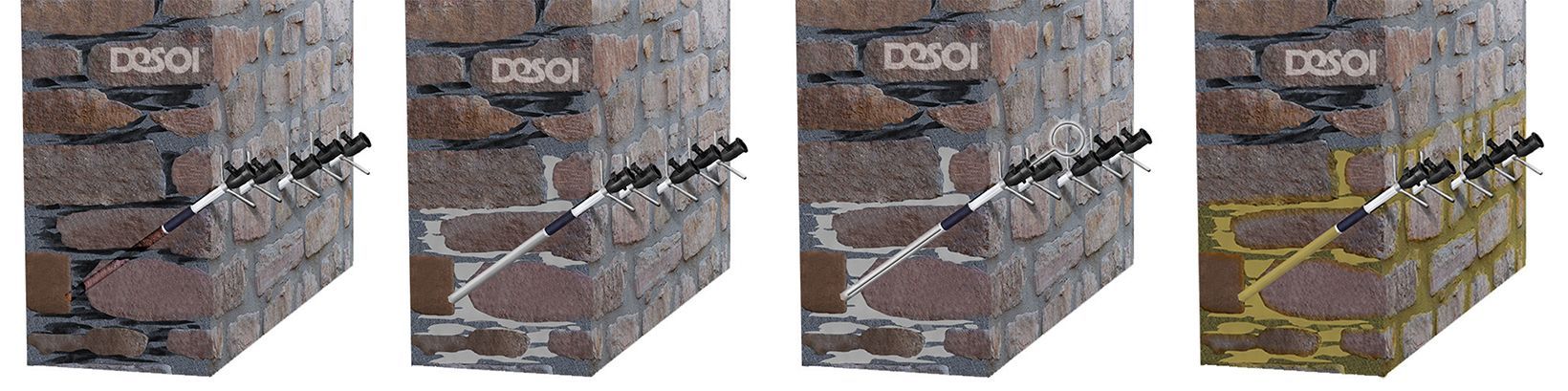

Průběh práce při postupu mokrý-v-mokrém - 1. stupeň

Označte a vyvrtejte otvory ve vzdálenosti cca 10 - 12,5 cm. Odstraňte vrtný prach, případně otvory pro vrtání nejprve navlhčete
Umístěte těsnění, upněte je a namontujte uzavírací kusy
Smíchejte vstřikovaný materiál
Naplňte vstřikovací zařízení vstřikovaným materiálem
Vstříkněte do vyvrtaných otvorů pod vstřikovacím tlakem cca 2 bary (v závislosti na stavební součásti)

Průběh práce při postupu mokrý-v-mokrém - 2. stupeň

Po odbourání vstřikovacího tlaku (materiál již nevytéká z uzavíracího kusu) se do těsnění zatlačí zkušební sonda. Vytvoření 2. vstřikovacího kanálu se provede teprve po odebrání zkušební sondy po ztuhnutí vstřikovacího lepidla
Přimíchejte mikroemulzi a vstříkněte při vstřikovacím tlaku cca 5 barů (v závislosti na stavební součásti)
