DESOI Helikální kotevní systém Plus W

More Informations

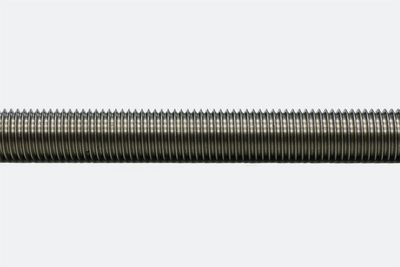

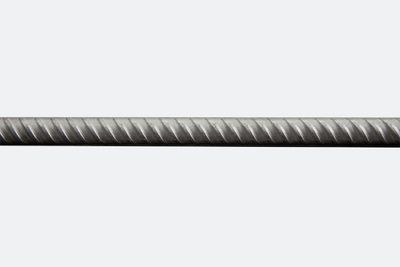

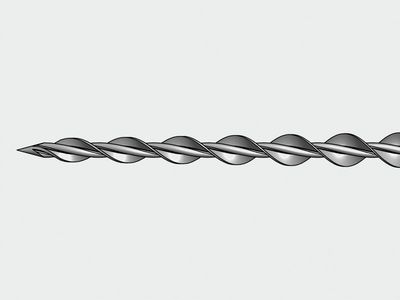

DESOI Anchor Plus W

material stainless steel

12 Show Variants

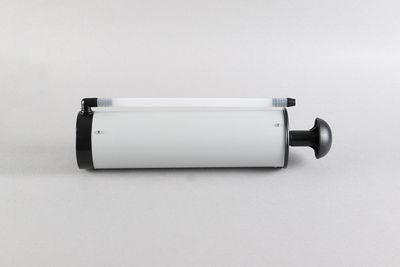

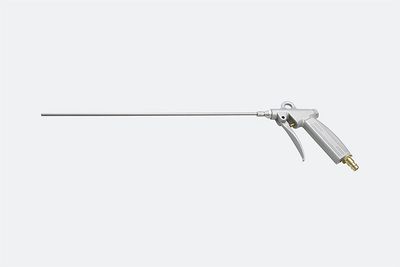

Hand air pump

to remove bore dust out of boreholes, blowpipe Ø 8 x 300 mm

to remove bore dust out of boreholes, stainless steel tube Ø 5 x 530 mm

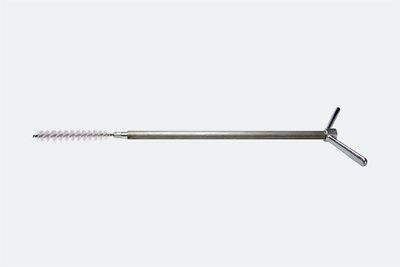

Cleaning brush - nylon
Ø 16 x 350 mm

with quick acting tommy nut

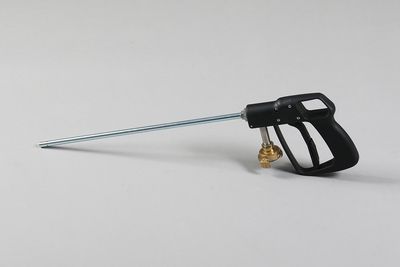

to pre-wet boreholes, spray lance Ø 10 x 400 mm, 4 lateral outlets Ø 2 mm, water connection Geka coupling

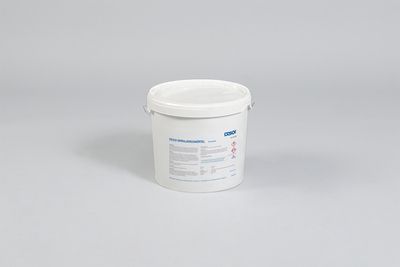

DESOI Spiral Anchor Mortar

15 kg bucket, incl. technical data sheets Tested by the Technical University Braunschweig, test no. 1065/7363 a, and by MFPA Leipzig (Institute for Materials Research and Testing), test report U 2.1/06-351, fire test acc. DIN EN ISO 11925-2, class E. INFORMATION: Building chemical products are subject to specified transport and storage conditions, in order to guarantee the quality and functionality. Thus, a return of such products is excluded.

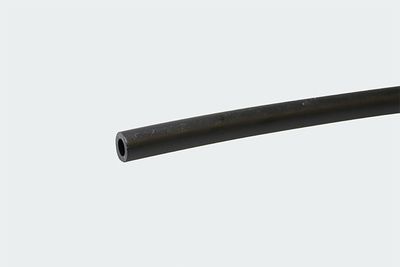

with material tube, without accessories

Pneumatic pointing gun

with material tube, air plug

external thread G3/4"

10 Show Variants

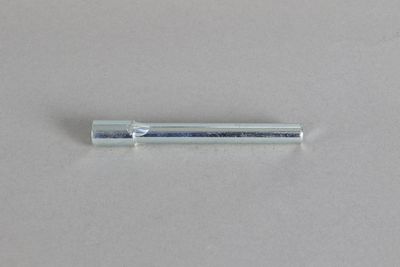

Screwing-in device
Ø 8 mm

to screw in the DESOI Anchor (anchoring, pinning)

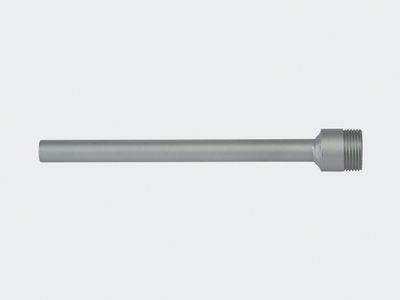

for threaded lance Ø 12 mm

Load test unit
with compensation plate and hinged feet

for DESOI Spiral Anchor Ø 6, Ø 8 and Ø 10 mm and DESOI Anchor Plus W Ø 8 mm, with manometer incl. reception tube for anchor, supplied in a 45 litre Euro container

for filling the material tube

internal thread R3/4", for polymer and metal nozzles

DESOI PowerInject SP20

moving device, 30 litre polymer material container, splash guard, rotor, stator, infinitely variable delivery control, Geka coupling, incl. instruction manual

1 pair of countermoving mixing tools

DESOI PowerMix BRW-50

moving device, motor with cone agitator, tilt mechanism, mixer holder, 40 litre material container, incl. instruction manual

Hammer drill ROCKET 3
Ø 14 x 260 mm

SDS-plus holder shaft, working length 210 mm, 2 cutting edges

Page

DESOI Helikální kotevní systém Plus W

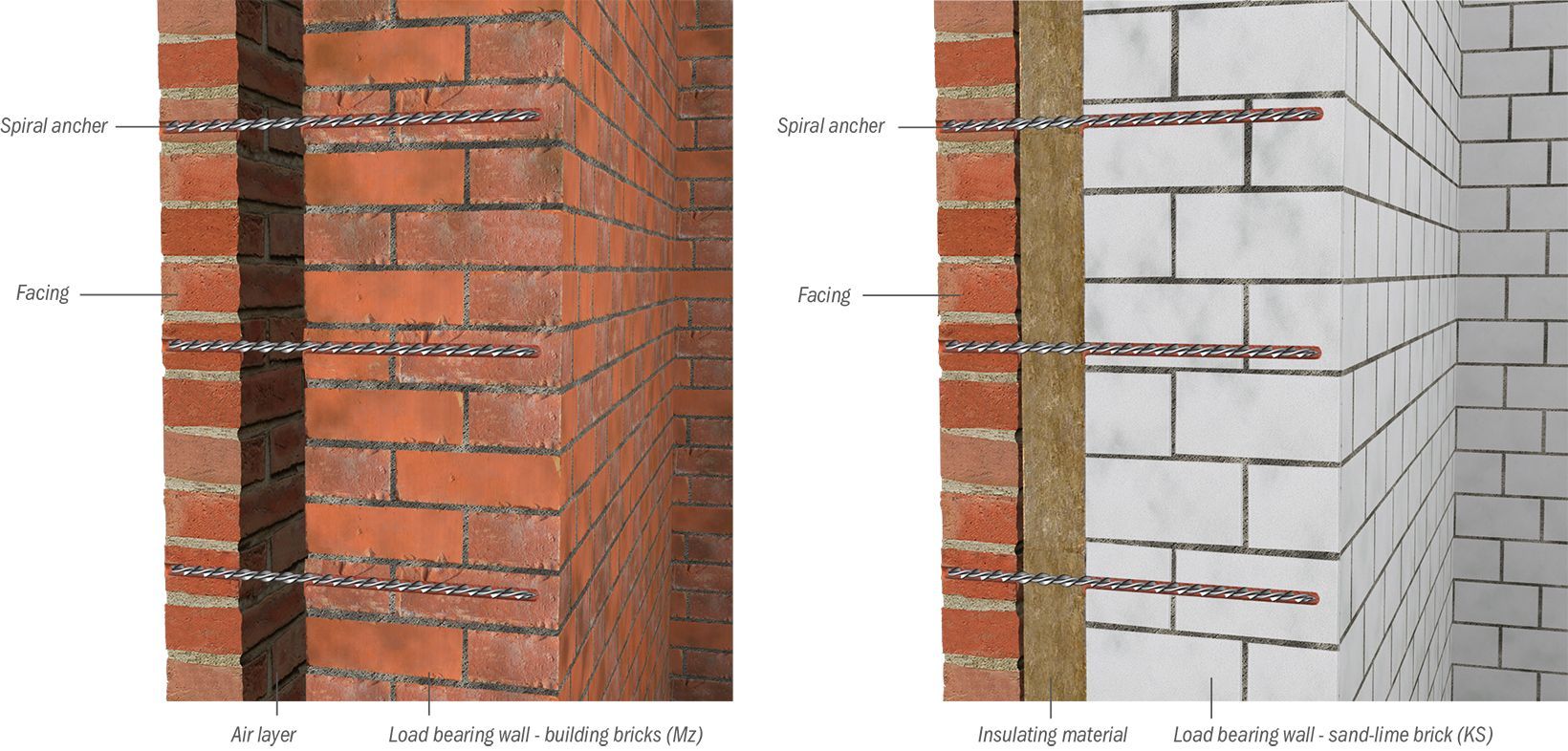

Tam, kde už není dokonalé spojení vrstvy předezdívky s nosným pláštěm, nebo je jen částečné, je ideálním řešením spirálový kotevní systém DESOI Plus W. Systém se skládá z kotvy DESOI Plus W a spirálové kotevní malty DESOI . Kotva Plus W se zašroubuje do spirálové kotevní malty. Zakroucení spirálového kotvy zajišťuje vyšší soudržnost spojení mezi oběma systémovými složkami. Tixotropní konzistence spirálové kotevní malty zabraňuje úniku do meziprostor a dutin. Kotva DESOI Plus W z austenitické ušlechtilé oceli má jmenovitý průměr 8 mm a je k dostání v přířezech mezi 180 mm a 400 mm (v krocích po 20 mm).

Nachträgliche Verankerung mit dem DESOI Spiralankersystem Anker Plus W

Additional anchoring with the
DESOI Spiral Anchor System Anchor Plus W

PDF german/english

PDF german/french

Oblasti použití

Dvouplášťové zdivo
Sanace zdiva
Závěsná, odvětrávaná fasáda

Příklady použití

Dotatečné kotvení
Následné vpichování dvouplášťového zdiva

Přednosti a výhody

Minimální zásah do zdiva
Vhodné pro všechny typy zdiva, betonu
Zachycení tahových a smykových sil

Upozornění

Obnova zdiva vyžaduje rozsáhlé znalosti o stavu stavby. Kotvení je nutno projektovat a dimenzovat inženýrským způsobem. Podle normy DIN 1053-1: 1996-11 oddíl 8.4.3, tabulka 11 činí minimální počet 5 kotev na m2.

VYTAHOVACÍ MĚŘICÍ PŘÍSTROJ

Kontrola nosnosti kotvy
Kontrola by se měla provádě minimálně na 5 kotvách na jednu plochu stěny a za úspěné je považováno, když není podkročeno zkušební zatížení 1,5 kN v nosné vrstvě vícevrstvého zdiva:

5 x pokus o vytažení: 0,5 mm
10 x pokus o vytažení: 1,1 mm

v nosné vrstvě vícevrstvého zdiva: není překročen 1,0 mm u betonu.
