INJEKTÁŽNÍ TYČE RAM

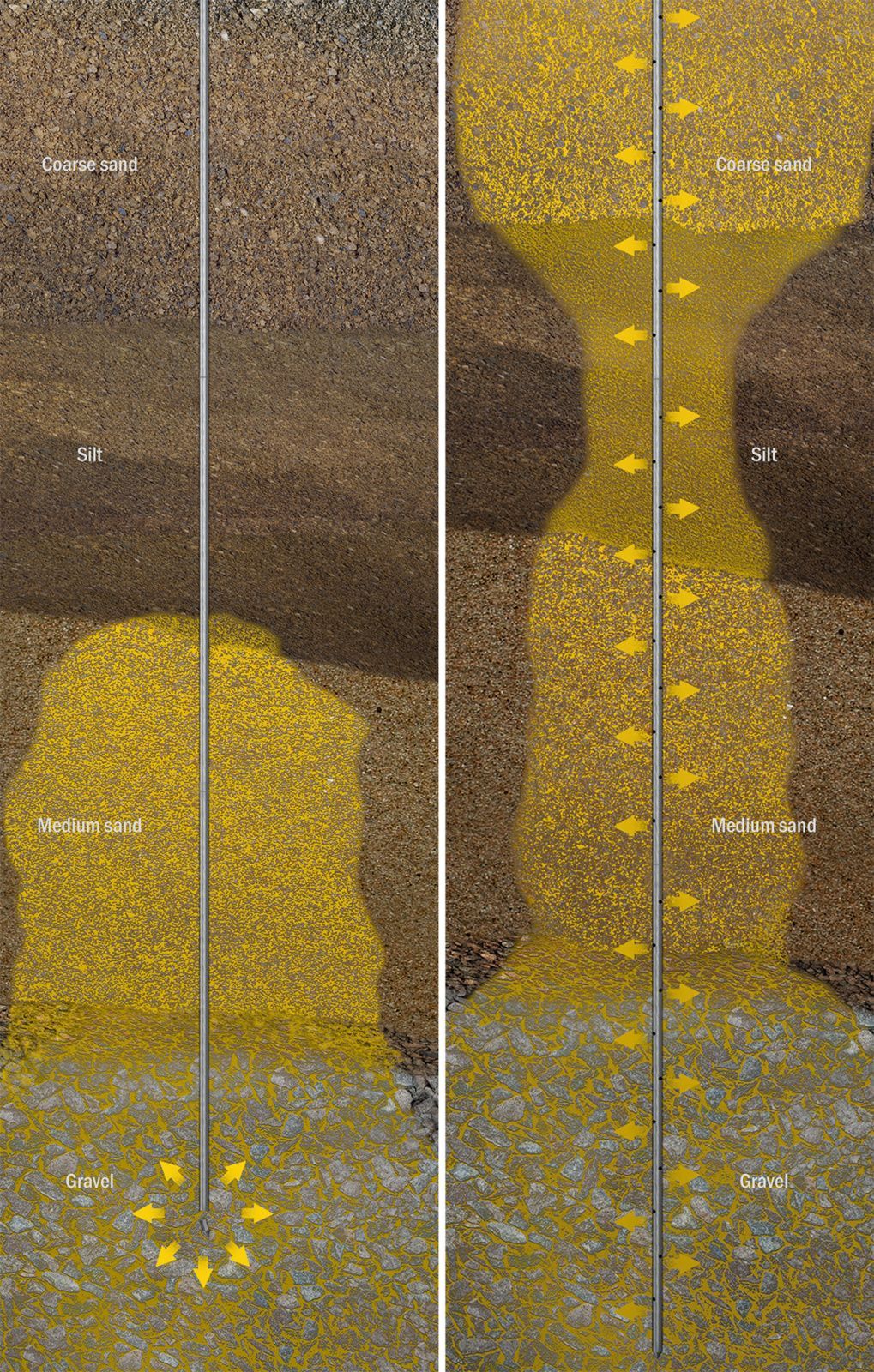

V této metodě jsou ocelové trubky zarámovány postranními výstupními otvory a špičkou do země. Odpovídající rozšíření je k dispozici s výstupními otvory nebo zakrytými výstupními otvory, nebo bez nich. Tento způsob je zvláště vhodný pro mělké hloubky v dobře propustných půdách. Maximální hloubka nastavení závisí na půdních podmínkách. V praxi je nastavení hloubky realizováno do 15 metrů. Vstřikovací materiál může pronikat do půdy všemi otvory. Při použití se ztracenou špičkou proudí horní plnivo z konce přívodní trubky. Při injektáži pod podlahové desky jsou tyto předvrtány. K utěsnění se používají injektážní pakry se spojovací objímkou.
Rammverpresslanzen

Ground injection with
Ram injection lances

PDF german/english

PDF german/french

Přednosti a výhody

  • Zatloukací rozpínací lancety lze sestavit individuálně v závislosti na hloubce kotvení
  • U zatloukacích rozpínacích lancet Ø 21,3 mm nevzniká žádná prstencová mezera na vnějším průměru v řezu, a proto nekontrolovaně nevytéká žádný injekční materiál
  • Snadné použití bez těžkých zařízení

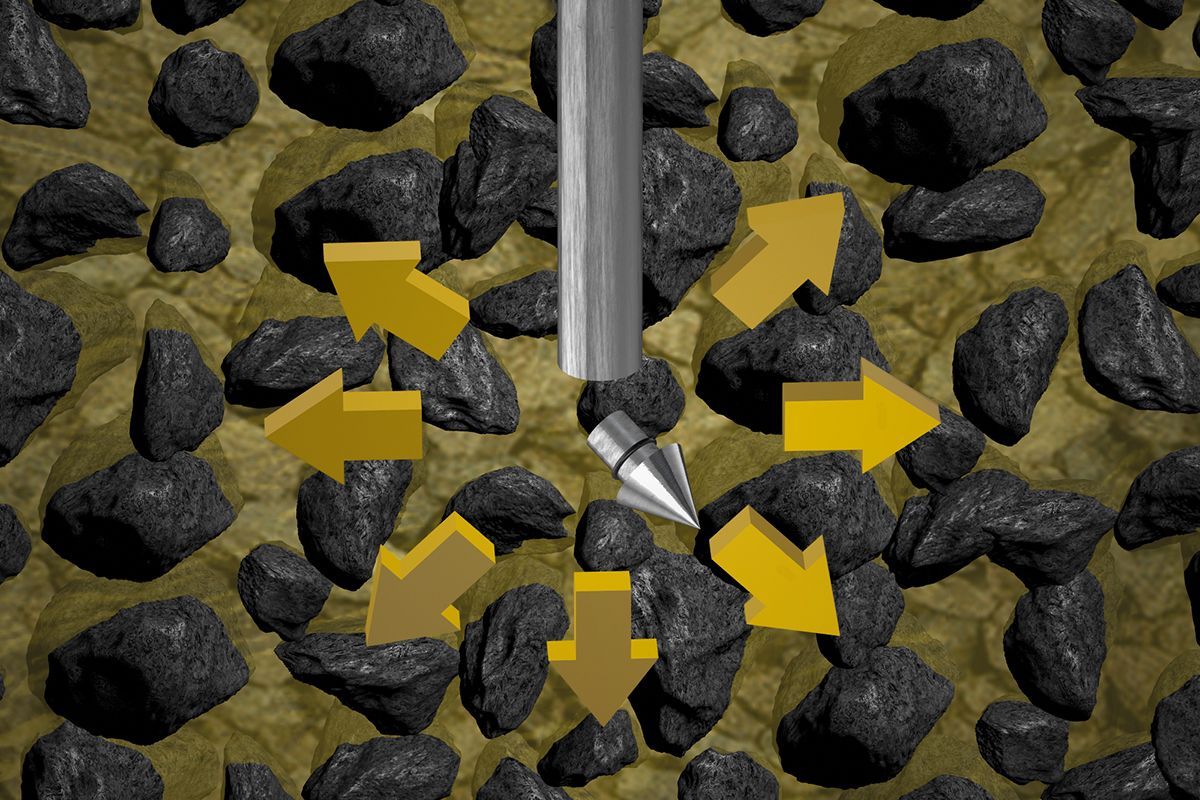

Zatloukací rozpínací lanceta se ztracenou špičkou - vývod materiálu dole

Rozpínací lancetu zatlučte do požadované hloubky a vytáhněte asi 10 cm nazpět, takže se špička může odtrhnout od lancety. Pro začátek procesu injektáže případně potřeby vytáhněte lancetu znovu a proveďte injektáž v jiné výšce.

Přednosti a výhody

  • Postupná proveditelná injektáž
  • Cílená injektáž možná v definované hloubce


Rammverpresslanze mit seitlichen Austrittslöchern

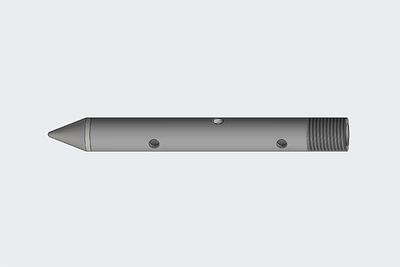

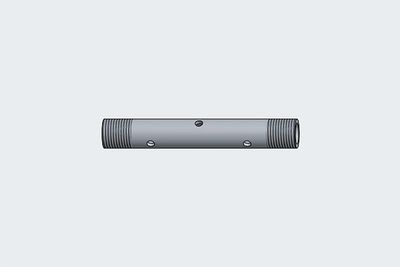

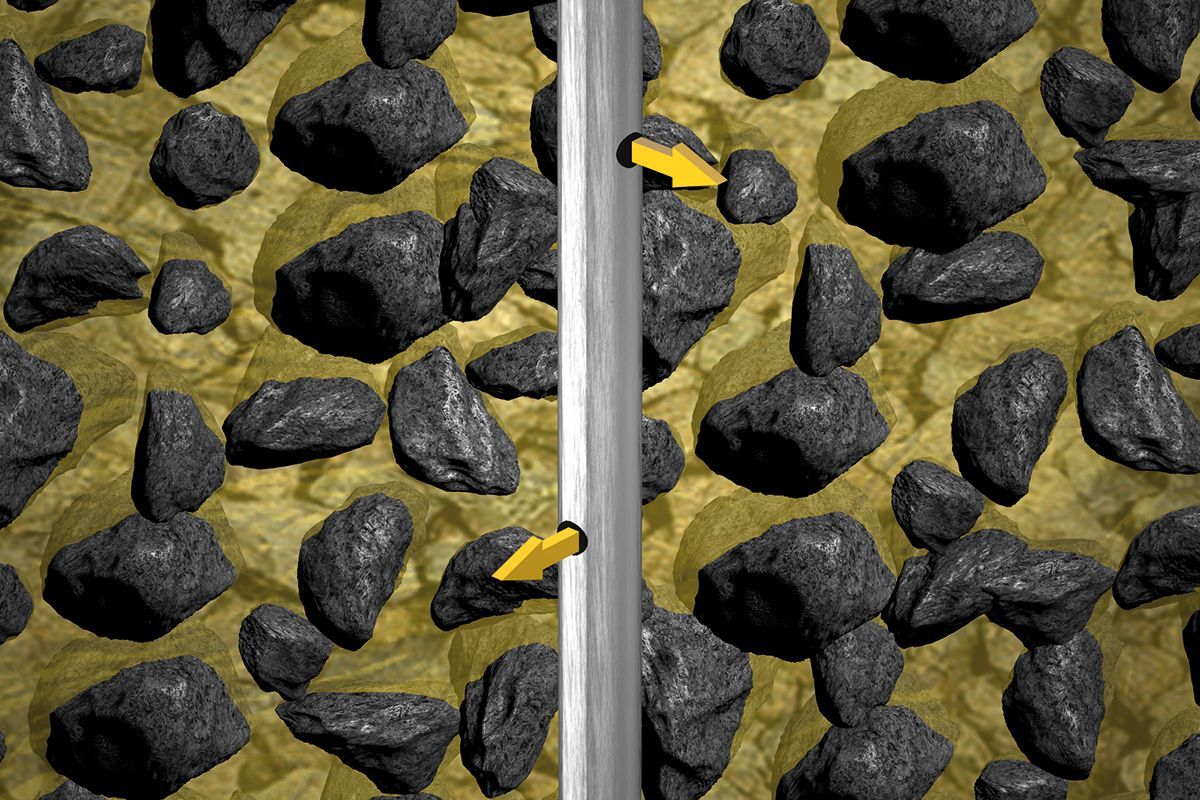

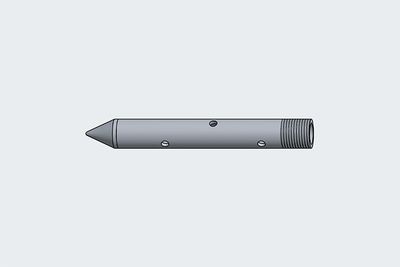

Zatloukací rozpínací lanceta s bočními výstupními otvory

Zatloukací rozpínací lancetu zapusťte do požadované hloubky, kombinace lancet se vstřikovacími otvory a bez nich, v celé perforované oblasti, je možná např.: 5 m dlouhá lanceta, spodní 3 m jsou vybaveny postranními výstupními otvory a injektovány.
Rammverpresslanze mit abgedeckte, seitlichen Austrittslöchern

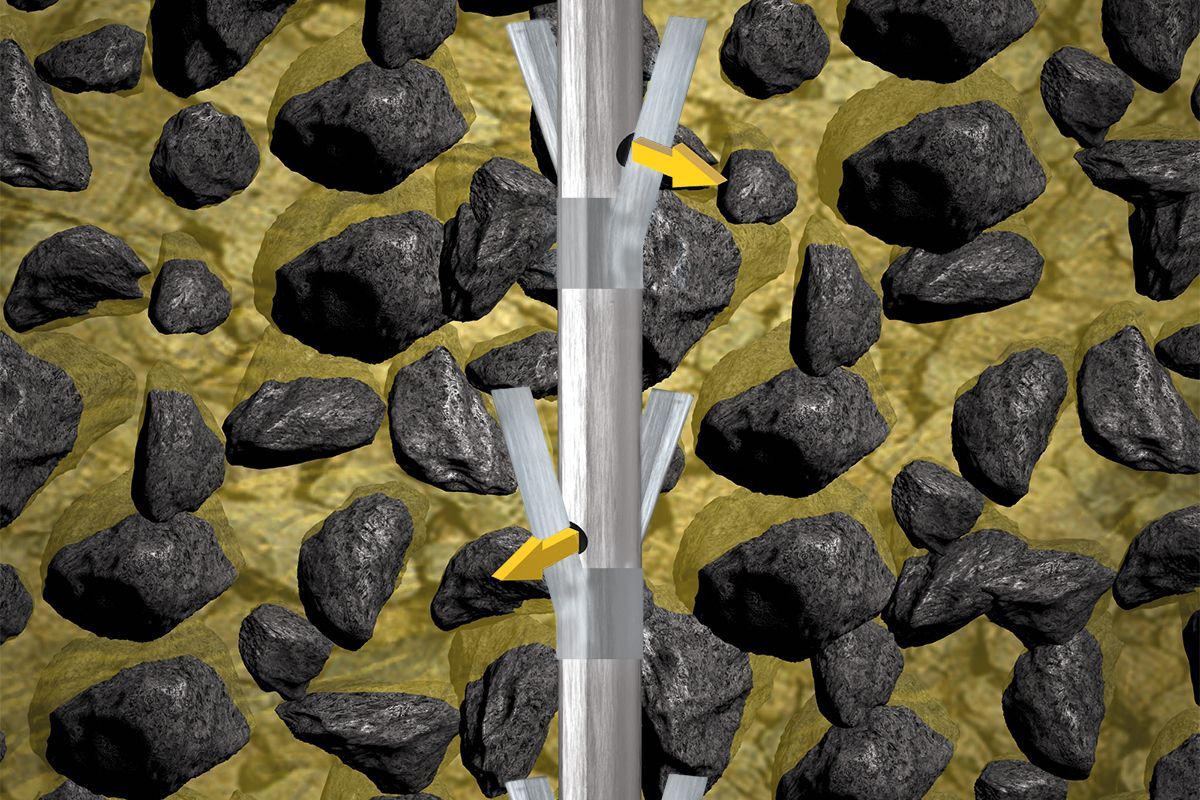

Zatloukací rozpínací lanceta s odkrytými bočními výstupními otvory

Tyto zatloukací rozpínací lancety mají stejné použití jako rozpínací lanceta s tou výhodou, že při zapouštění nevzniká žádné znečištění odkrytými výstupními otvory. Tato varianta je vhodná zejména pro písčité půdy a při průchodu zvodnělými vrstvami.

Přednosti a výhody

  • Žádné kontaminanty díky krytu
  • Použitelné na volných písčitých zemích
  • Vysoká vstřikovací bezpečnost

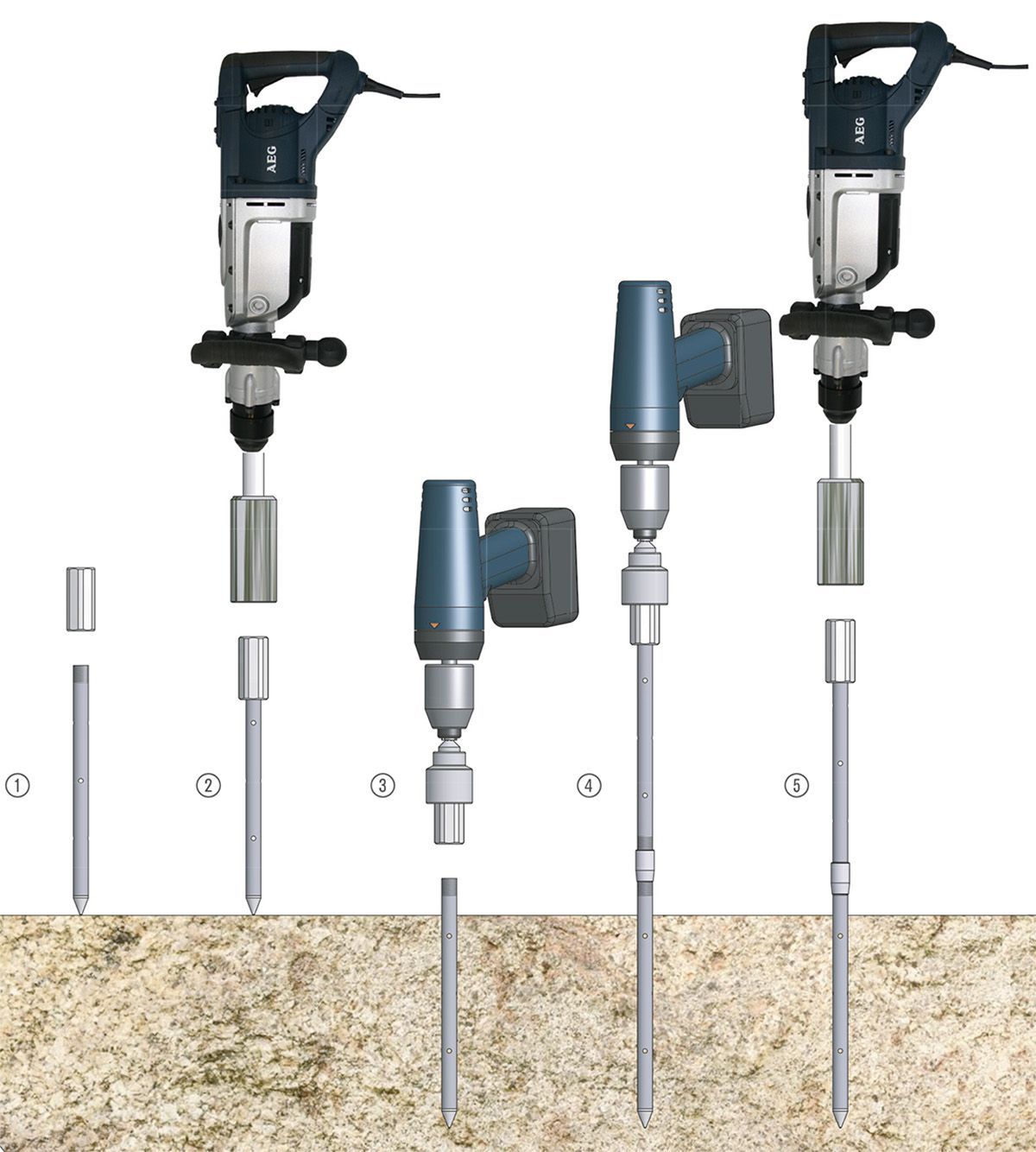

Pilotování - Beranicí lanceta

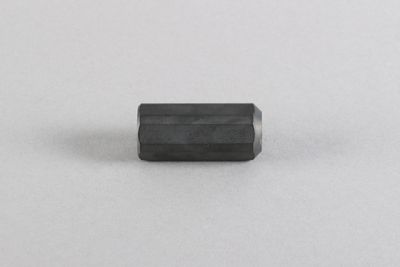

  1. Beranicí nástavec našroubujte na beranicí lancetu
  2. Pomocí elektrického beranicího kladiva a upínací soupravy zarazte beranicí lancetu do podloží
  3. Beranicí nástavec uvolněte akumulátorovým šroubovákem otáčením doleva

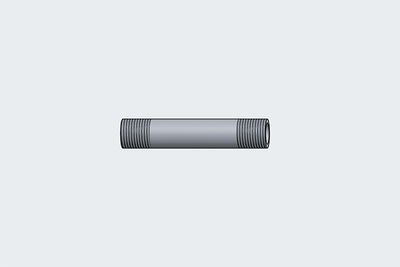

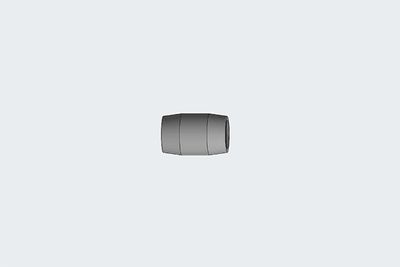

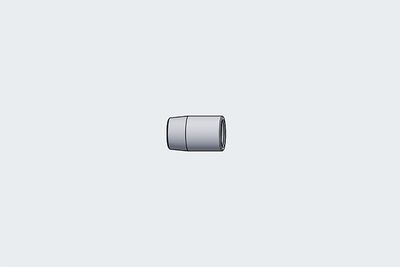

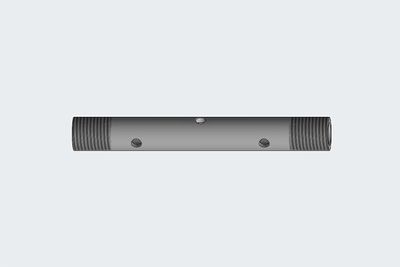

  4. Našroubujte spojovací pouzdro, další mezikus, beranicí nástavec 2 otáčkami a celou beranicí lancetu utáhněte akumulátorovým šroubovákem (kompletní dráha závitu 40 mm)
  5. Beranicí lancetu zarazte pomocí beranicího kladiva a beranicího nástavce dále do podloží
  6. Bod 3 a 5 opakujte až do požadované hloubky
Rammverfahren, Rammverpresslanzen
