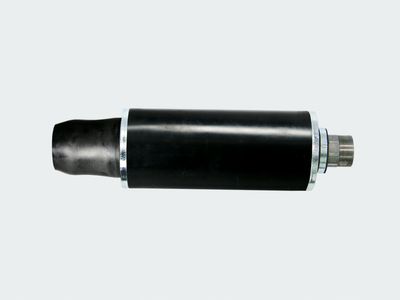

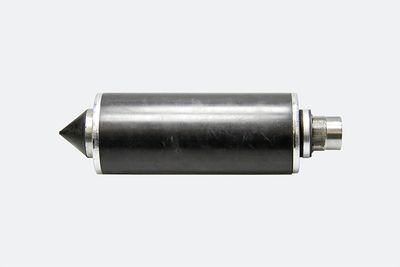

MECHANICKY ROZPÍNANÝ A DVOJITÝ PAKR

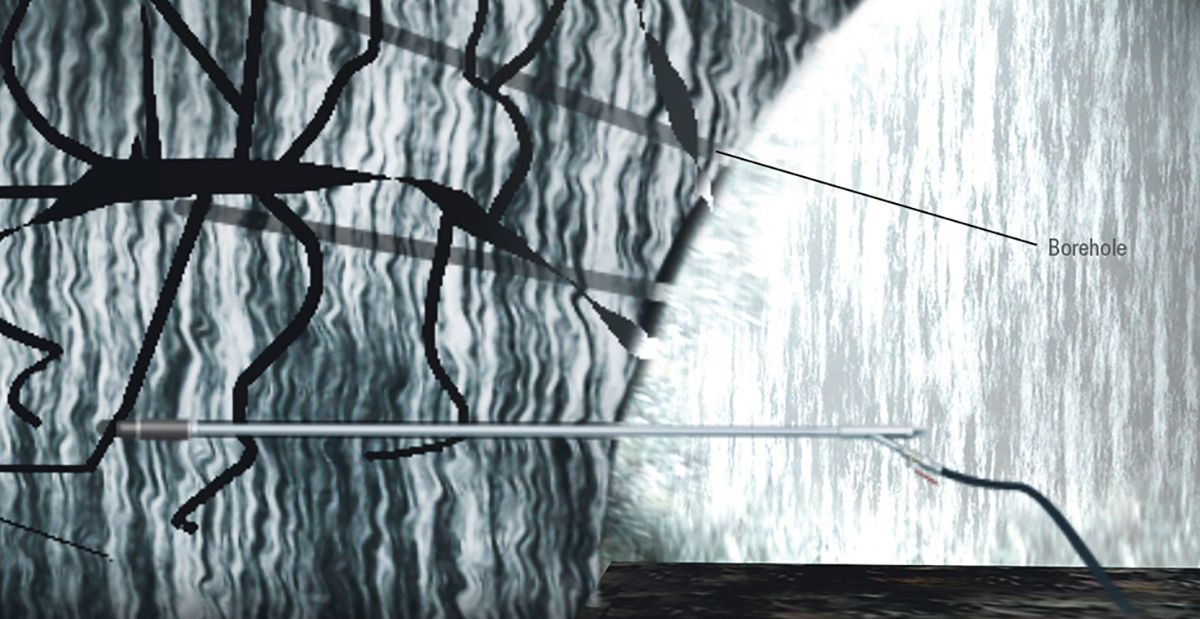

Injektážní pakr je vhodný pro použití při utěsňování např. při stavbách tunelů. S jeho použitím lze snadno a bezpečně injektovat všechny injektážní materiály na minerální bázi, jakož i injektážní pryskyřice. Díky zlepšenému upínacímu systému je zabráněno poškození pojistných kroužků.
Spannpacker

Tunnel and mountain injection
with clamping and double packers

PDF german/english

PDF german/french

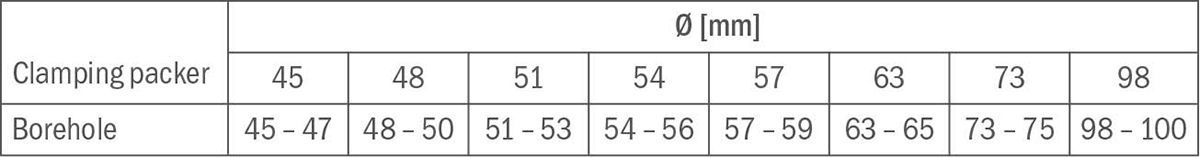

Průměr upínacích pakrů a rozsahy průměrů vrtaných otvorů



PINJEKTÁŽNÍ PAKR B

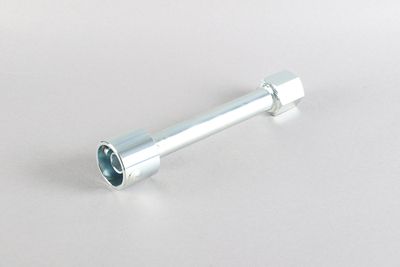

Injektážní pakr B je vhodný pro použití při utěsňování např. při stavbách tunelů. S jeho použitím lze snadno a bezpečně injektovat všechny injektážní materiály na minerální bázi, jakož i injektážní pryskyřice. Injektážní pakr B je upínán pomocí ocelové šroubové spojky.

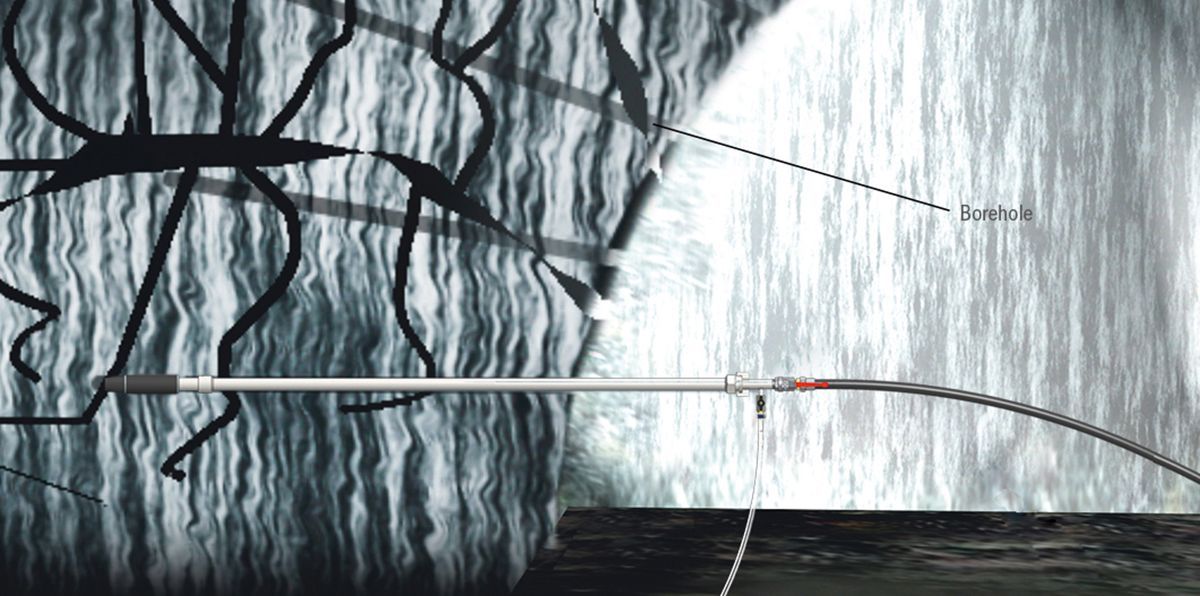

Bajonetový uzávěr

je snadno rozebíratelný mechanický spoj dvou trubkovitých dílů. Vzájemným zasunutím a protisměrným pootočením jsou díly zajištěny a opačným pohybem opět uvolněny.

Výhody

  • Jednoduchá a bezpečná manipulace
  • Předepnutý spoj s volným průchozím otvorem Ø  20mm
  • Jednoduché utěsnění pomocí O-kroužku
  • Bajonetový uzávěr je dalším vývojovým stupněm osvědčeného západkového rychlouzávěru.

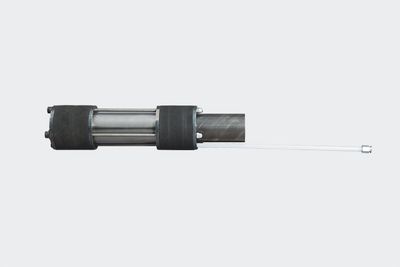

Dvojitý pakr

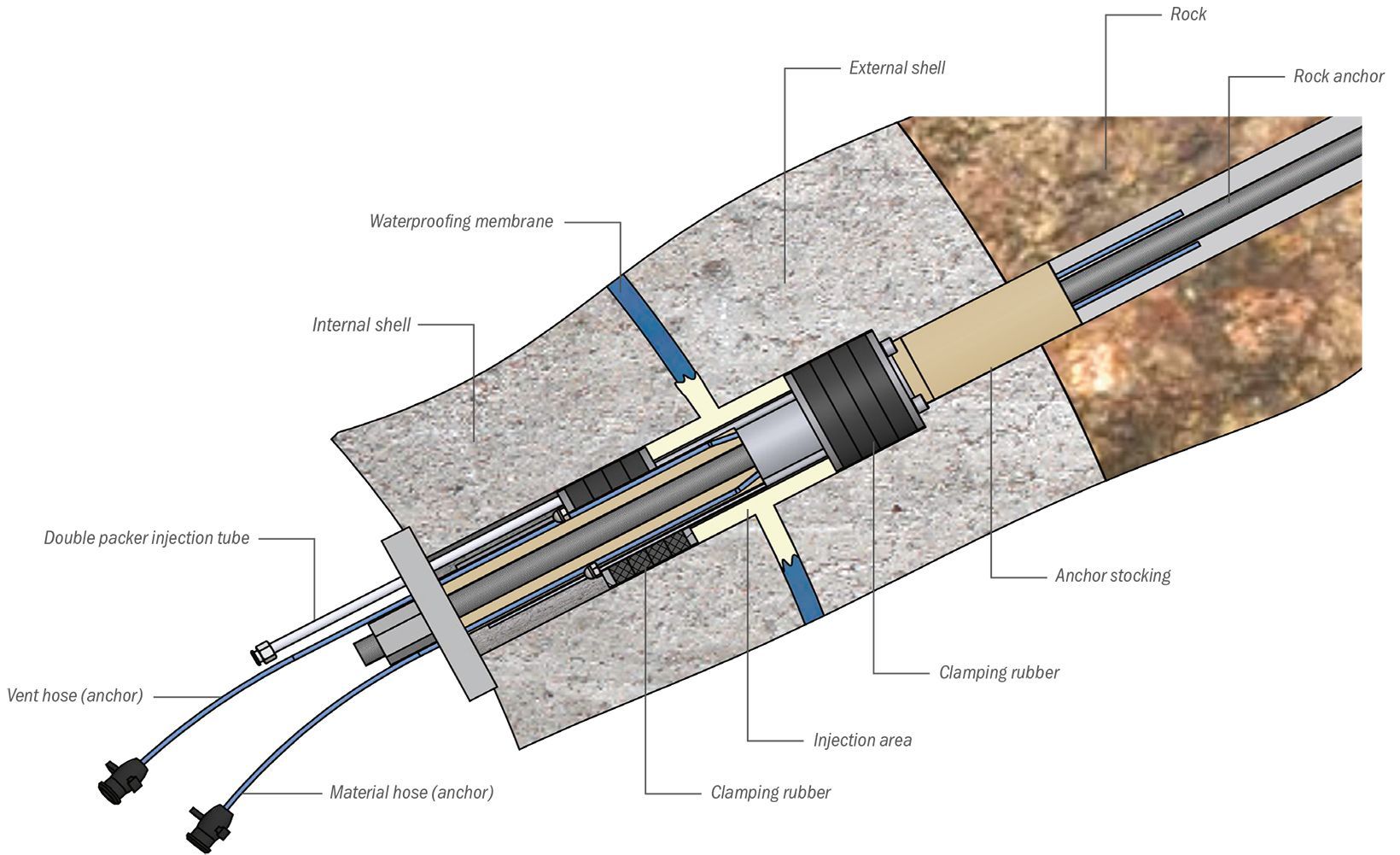

K usazení horninových kotev se ve skále vytvoří potřebné díry. Jednotlivé kotvy jsou opatřeny distančními vložkami a zabaleny do kotevní vložky DESOI spolu s materiálovým vedením a větracím potrubím a vloženy do příslušných děr. Nyní je dvojitý pakr tlačen přes kotvu takovým způsobem, že oblast bočního vstřikování dvojitého pakru je v pravém úhlu k dráze plastového těsnění.

Pomocí 4 axiálních napínacích šroubů se dvojitý pakr pevně uchytí v otvoru. Těsnicí materiál se nyní zavede vstřikovací trubičkou do problémových míst, která vznikla v důsledku perforace plastového těsnění, aby se obnovilo utěsnění. Kotevní maltu DESOI lze naplnit do otvoru pomocí materiálového vedení v trupu kotvy.
